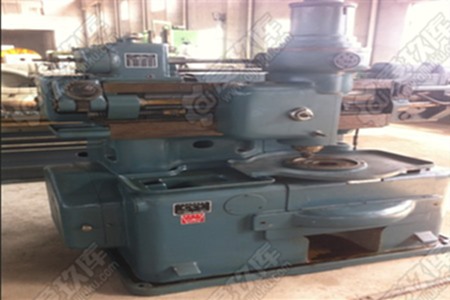

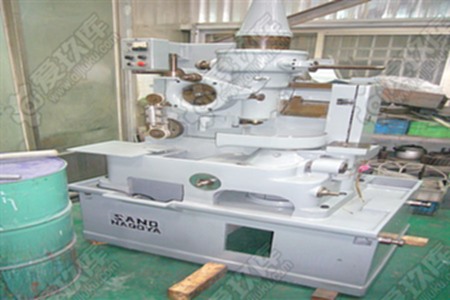

二手插齒機是一種金屬切削機床，采用先進的數控系統及伺服電機控制圓周、徑向進給，適用于汽車、機床、齒輪等大批量粗、精加工，應用范圍十分廣闊。為了讓大家更好的了解此款設備，愛玖庫就為大家詳細的介紹一下。

一、插齒機技術參數

1、插齒機基本型號：Y54\Y58\5150。

2、常見品牌：撫順、天津等。

3、最大工件直徑外齒/內齒 800/1100mm。

4、最大模數12mm，最大齒寬200mm。

5、插齒刀最大沖程長度220mm。

6、插齒刀主軸沖程數(無級50-400stroke/min。

7、插齒刀軸心線至工作臺軸心線的距離0-750mm。

8、插齒刀安裝端面至工作臺面距離200-720mm。

二、插齒機掛輪計算公式

1、分齒掛輪計算：分齒定數*K/Z=a*c/b*d

(1)分齒定數：根椐機床的不同而不同，有24、48、96等。

(2)K：滾刀頭數。

(3)Z：被加工的齒輪齒數。

(4)a、b 、c 、d ：四個掛輪。

2、走刀掛輪計算：垂直走刀定數 * S立 =a * c / b * d。

(1)水平走刀定數 * S平 = a * c / b * d。

(2)式中 S立|：垂直走刀量。

(3)S平：水平走刀量。

3、差動掛輪計算： 差動定數 * sinB / Mn * K = a * c / b * d。

(1)式中 B：工件螺旋角。

(2)Mn：法向模數。

上述內容就是關于二手插齒機基本型號以及掛輪計算公式的詳細介紹，希望對大家有所幫助。如果大家想了解關于二手設備更多信息，不妨關注一下愛玖庫。關注多多，了解多多，愛玖庫期待您的到來。
